GMTI-7500柴油发电机组控制屏简介说明

  GMTI-7500系列发电机组控制屏以DACTS705柴油发电机组自动控制器为控制核心，可以实时监测油机的工作状态、自动或手动控制柴油发电机的启动和停机、自动或手动控制ATS开关切换负载供电。

控制屏还提供故障自动保护功能。油机发生故障时，蜂鸣器鸣叫告警＋液晶屏显示告警，油机自动停止运行。

1．规格

  工作电压：DC 24V（范围：DC18～36V）

  检测交流电压范围：0～500V AC

  检测交流电流范围：参考ATS开关

  工作温度：-10℃～＋60℃

  储存温度：-20℃～＋75℃

2.外形及安装

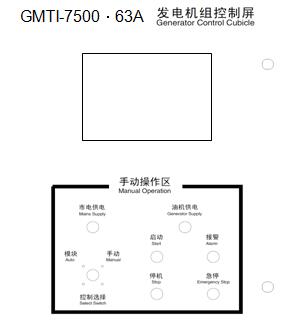

GMTI-7500·40A-100A油机控制屏外形图


外型尺寸：550X580X230mm(宽X高X厚)

安装尺寸及方式

1. 壁挂式安装：控制屏背板开4个孔，尺寸为470X470mm(宽X高), 孔直径为φ6，直接用4个φ6的螺杆固定控制屏。

2. 固定条安装：控制屏出厂配带2根固定条，固定条用6个螺杆固定在控制屏背部，固定条上面开有4个安装孔，尺寸为400X820mm(宽X高), 孔直径为φ12，可用4个φ10的螺杆通过固定条固定控制屏。

GMTI-7500·125A-630A油机控制屏外形图

外型尺寸

GMTI-7500·125A-300A

650X1200X450mm(宽X高X厚)

GMTI-7500·400A-630A

650X1500X450mm(宽X高X厚)

安装尺寸

GMTI-7500·125A-300A

490X380(长X宽)

GMTI-7500·400A-630A

490X490(长X宽)

安装孔直径φ12mm。

安装方式

控制屏底板上有4个φ12的安装孔，用于固定控制屏。

3．组成结构

DACTS705柴油发电机组自动控制器

  1.通过液晶屏可查看机组参数值：油机三相/线电压、三相电流、电池电压、频率、转速、油压、水温、充电电压及油机总运行时间等，还可以显示油机工作中出现的具体故障原因。

  2.通过控制器的面板按键编程设定各项参数值。

  3.通过控制器的面板按键手动启动或停止油机。

  4.通过外部信号(如果自定义输入设置为远端启动)自动启动或停止油机。

  5.具有自动保护功能，当监测到下列故障时，油机立即产生故障并且停机，检测故障包括：转速过低、超速、频率超限、过压、欠压、过流、油压低、水温高、急停、启动失败。

  6.电池电压低、充电失败告警功能。

  7.使用动画图标式告警、故障显示、高亮度、多色液晶显示器显示参数。

  8.可自定义开关量输入、继电器输出。

  9.自动记录油机运行时间。
