水轮发电机成结构及工作原理—-多图介绍

水轮发电机对于水电发电行业有着重要的意义，目前水轮机主要安装在水电站内，实现驱动发电机发电，其技术发展与我国水电行业的发展规模相适应。

1、水轮发电机其工作原理是什么？

水轮发电机其工作原理是通过上游水库中的水经引水管引向水轮机，推动水轮机转轮旋转，带动发电机发电。作完功的水则通过尾水管道排向下游。

2、水轮发电机有哪些类型？

水轮发电机分为两种类型：同步发电机和异步发电机。同步发电机应用广泛，绝大多数水轮发电机均采用同步发电机。而异步发电机一般只用在功率较小的微型水电站中。

3、为什么水轮发电机多为同步发电机？

水轮发电机大多采用同步发电机，主要有两个原因。其一是与异步发电机相比，同步发电机具有较高的功率因数，其效率较高。其二是同步发电机具有较硬的机械特性，转速受转矩的影响较小，性能更稳定。

4.水轮发电机的构造有哪些组成？

主要由定子、转子等部件构成。具体如下图示例：

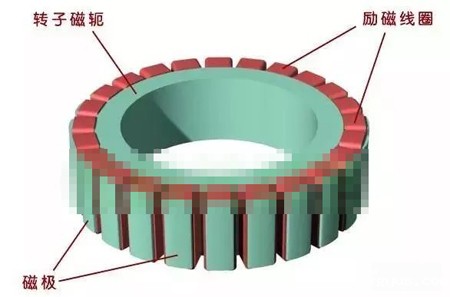

磁轭安装在转子支架上，在转子支架中心安有发电机主轴，在主轴的上端头安装有励磁发电机或集电环。轴下端有连接水轮机的法兰，见图2。

发电机定子铁芯由导磁良好的硅钢片叠成，在铁芯内圆均匀分布着许多槽， 用来嵌放定子线圈，见图3。

定子线圈嵌放在定子槽内，组成三相绕组，每相绕组由多个线圈组成，按一定规律排列，见图4。

水轮发电机安装在由混凝土浇筑的机墩上，在机墩上安装机座，机座是定子铁芯的安装基座，也是水轮发电机的外壳，在机座外壳安装有散热装置，降低发电机冷却空气的温度；在机墩上还安装下机架，下机架有推力轴承，用来安装发电机转子，推力轴承可承受转子的重量与振动、冲击等力。见图5。

在机座上安装定子铁芯与定子线圈，见图6。

铺好上层平台地板，装好电刷装置或励磁电机，一台水轮发电机模型就安装好了，见图7。
