发电机转子、定子、整流器、电刷的检修方法「图文详解」

柴油发电机是一种复杂的机械设备，有很多细小部件组成，比如我们比较陌生的转子、定子、整流器、电刷等等，虽然是机组微小的组成部分，但对机组有着重要的作用，那么我们该如何正确检修其故障问题？电力发电机厂家为您揭晓！

1.转子的检修

（1） 励磁绕组的检修。应根据标准用万用表的量励磁绕组，每个滑环与转子轴之间的阻值都应该是无穷大。

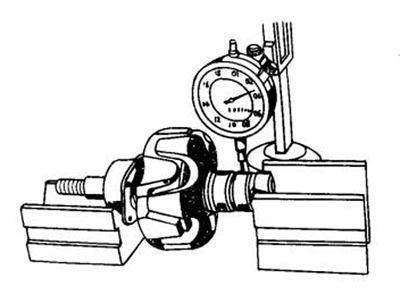

（2）转子轴和滑环的检修。转子轴的弯曲间隙过小会造成与定子之间摩擦和碰撞，因此，如果发电机运转时阻力过大或有异响，应检查转子轴是否有弯曲来判断故障原因，检测标准是厚度应大于1.5mm。

（3）轴承的检修。如果发电机运转时有异响，可以通过检测轴承是否损坏来判断故障原因。

2．定子的检修

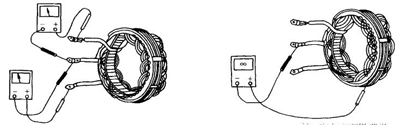

（1）定子绕组的断路和搭铁故障检测（2）定子绕组的短路故障检测

3．整流器的检修

（1） 普通整流器的检测。将二极管的引线与其他连接分离，用指针万用表的两个表笔分别接到二极管的引线与壳体上，测二极管的正向与反向电阻。二极管的正向电阻应符合标准值电阻应该在10kΩ以上。

（2）整体结构的整流器检测。整体结构整流器的整流板、正、负硅二极管全部焊装在一起，不可分解。检测正极管时，将指针万用表的红表笔接B，黑表笔依次接P1、P2、P3、P4，均应导通；交换两表笔后再测，均应为无穷大，否则有正二极管损坏，需更换整流器总成。检测负极管时将指针万用表的黑表笔接E，红表笔依次接P1、P2、P3、P4，均应导通；交换两表笔后再测，均应为无穷大，否则有负二极管损坏，需更换整流器总成。

4．电刷组件的检测

电刷和电刷架应无破损或裂纹，电刷在电刷架中应活动自如，不得出现卡滞现象。电刷长不应超出磨损极限，否则应更换。电刷弹簧压力应符合标准，一般为2～3N，将电刷压入电刷架使之露出部分约2mm，弹簧压力过小应更换。

以上是关于"发电机转子、定子、整流器、电刷的检修方法"知识分享，希望可以帮到大家。电力设备制造有限公司是一家专业的上柴发电机、康明斯柴油发电机、玉柴发电机组与通柴发电机组以及沃尔沃发电机等品牌的制造、销售、维修为一体的综合性企业，电力技术力量雄厚，工装设备精良，厂家直销质量保障，欢迎致电询价！
