全自动100kw柴油发电机ATS功能接线详解

ATS全自动应急100Kw柴油发电机组是专为市电突然断电时的应急保安电源。当外电网突然断电时，该机组可以在2-6S内自行启动成功，并向用户的负载自行供电；当外电网恢复供电后，机组可自行将用户的负载切换到外电网上，同时自动停机。

该机组采用单片机作为控制核心，利用数字技术对机组状态进行全面管理监控，实现机组的全过程的自动化工作。机组主要用于雷达站，消防，邮电，金融，医院及在停电后需迅速供电的用户。那么ATS该如何接线呢？必威中文官网电话电力小编带大家了解。

一.操作步骤：

使用前准备：用电缆连接线把ATS与面板对接，并将面板上电门锁开关打到OFF档位置只针对柴油发电机组。

（1）将开关拨到“AUTO”档，面板“AUTO”灯亮，此时“ATS”操作系统已经处于自动检测状态。

（2）ATS的运行。当ATS系统进入自动状态后，如果市电因故暂停电，ATS自动打开风门控制器，在2秒内启动发电机马达，发电机正常暖机5秒后，系统自动将负载切换到发电机电源。

（3）ATS三次启动

当发电机因气温低或者其它原因导致发电机启动性能差，ATS控制系统将执行三次循环启动，其启动程序为:市电停→发电机第一次启动时间为5秒→启动不成功→停5秒→第二次启动时间为5秒→启动不成功停5秒→第三次启动时间为5秒（如果三次发电机都不能正常启动，报警灯“FAILURE”亮。

（4）发电机停机

若机组在运行时，若市电恢复，且市电正常供电10秒钟，ATS控制系统将负载自动切换到市电，发电机在空载状态下运行5秒后停机。

（5）ATS自动风门控制

若机组带有风门装置，机组在启动时，ATS自动打开风门控制器，启动成功后，自动关闭风门装置。

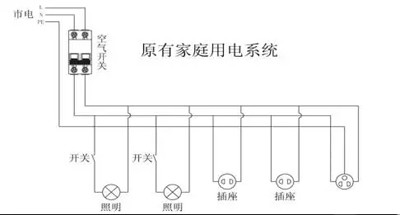

二.ATS接入用电系统示意图：

三.ATS接线图：

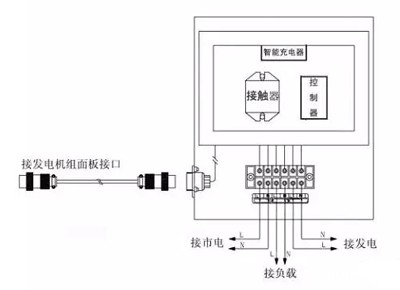

1.单相、单电压接线图：

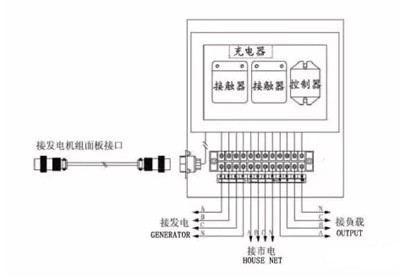

2.三相、双电压接线图：

四.注意事项

1、选择ATS时，请选择相匹配的功率。

2、 ATS输出切勿与市电直接连接。

3、市电接入ATS时，必须通过空气保护开关，已确保安全。

4、请在电门锁启动正常状态下使用自动ATS功能。

5、注意要将发电机电门锁开关打到OFF档状态下使用（仅针对于柴油机组，汽油机组请将电门锁打到ON位置）；

6、注意要将发电机面板空气开关至于“ON”位置。

7、设备必须放置在通风、干燥、避开高温、高湿度或者容易摇晃的地方。

8、ATS内部有高压，出现故障时必须请有资质的电气维修人员检查，普通用户请不要打开机壳，以防触电。
