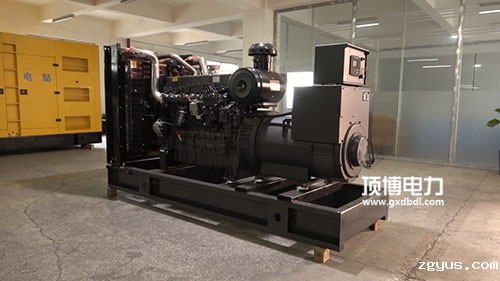

S0-S1交流发电机用户手册介绍如何测试绕组绝缘电阻

在达到绝缘电阻最低值之前，S0-S1交流发电机不得投入使用。测试新交流发电机和正在使用的交流发电机的电压和最低可接受绝缘电阻。测试新交流发电机和正在使用的交流发电机的电压和最低可接受绝缘电阻。

测试电压（伏） 每分钟的最低绝缘电阻 (MΩ)

新 正在使用

主定子 500 10 5

辅助绕组 500 10 5

励磁器定子 500 10 5

励磁器转子、整流器和主转子组合 500 10 5

1. 检查绕组是否发生机械损坏或因过热褪色。如果有吸湿性灰尘和污物，请清洁绝缘体。

2. 对于主定子：

a. 在测试前，请确保断开 AVR 感应线束。

b. 断开并接地辅助绕组（如果安装）

c. 断开中性点接地导电体（如果配备）。

d. 将所有相绕组的三条引线连接到一起（如果可以），或在各个引线末端执行测试。

e. 对任意相引线和地之间施加表中的测试电压。

f. 1 分钟后测量绝缘电阻 (IR1min)。

g. 使用接地棒接地 5 分钟，释放测试电压。

h. 如果所测绝缘电阻小于最低可接受值，请擦干绝缘体，然后重复执行该方法。

i. 重新将中性点连接到接地导体（如果安装）、ARV 感应线束和辅助绕组连接。

3. 对于辅助绕组和励磁器定子以及组合的励磁器和主转子：

a. 在测试期间，请接地主定子绕组。

b. 将绕组的末端连接到一起（如果可以），或在各个引线末端执行测试。

c. 对绕组和地之间施加表中的测试电压。

d. 1 分钟后测量绝缘电阻 (IR1min)。

e. 使用接地棒接地 5 分钟，释放测试电压。

f. 如果测得的绝缘电阻小于最低可接受值，请擦干绝缘体，然后重复执行该方法。

g. 对每个绕组重复执行该方法。

h. 断开用于测试的连线。

i. 断开接地连接。
